CAD-Zeichenbüro · TGA-Zeichnung Elektro · Deutschlandweit Remote

Normgerechte CAD-Zeichnung & Elektro-Planung nach DIN 18015.

Wir unterstützen Planungs-, Ingenieurbüros und Handwerksbetriebe als externes CAD-Zeichenbüro bei personellen Engpässen: Maßhaltige TGA-Installationspläne im Maßstab 1:25 & 1:50, normgerechte Stromlaufpläne, Detailküchenpläne und Bestandsdigitalisierung — präzise, termintreu und ohne Personalfixkosten.

TGA Elektro & StromlaufpläneDIN 18015 & DIN EN 60617DWG, DXF & PDFFeste Planblatt-Pauschalen
Tokbau · CAD-Zeichenbüro
Blatt 02 · 1:25 EG

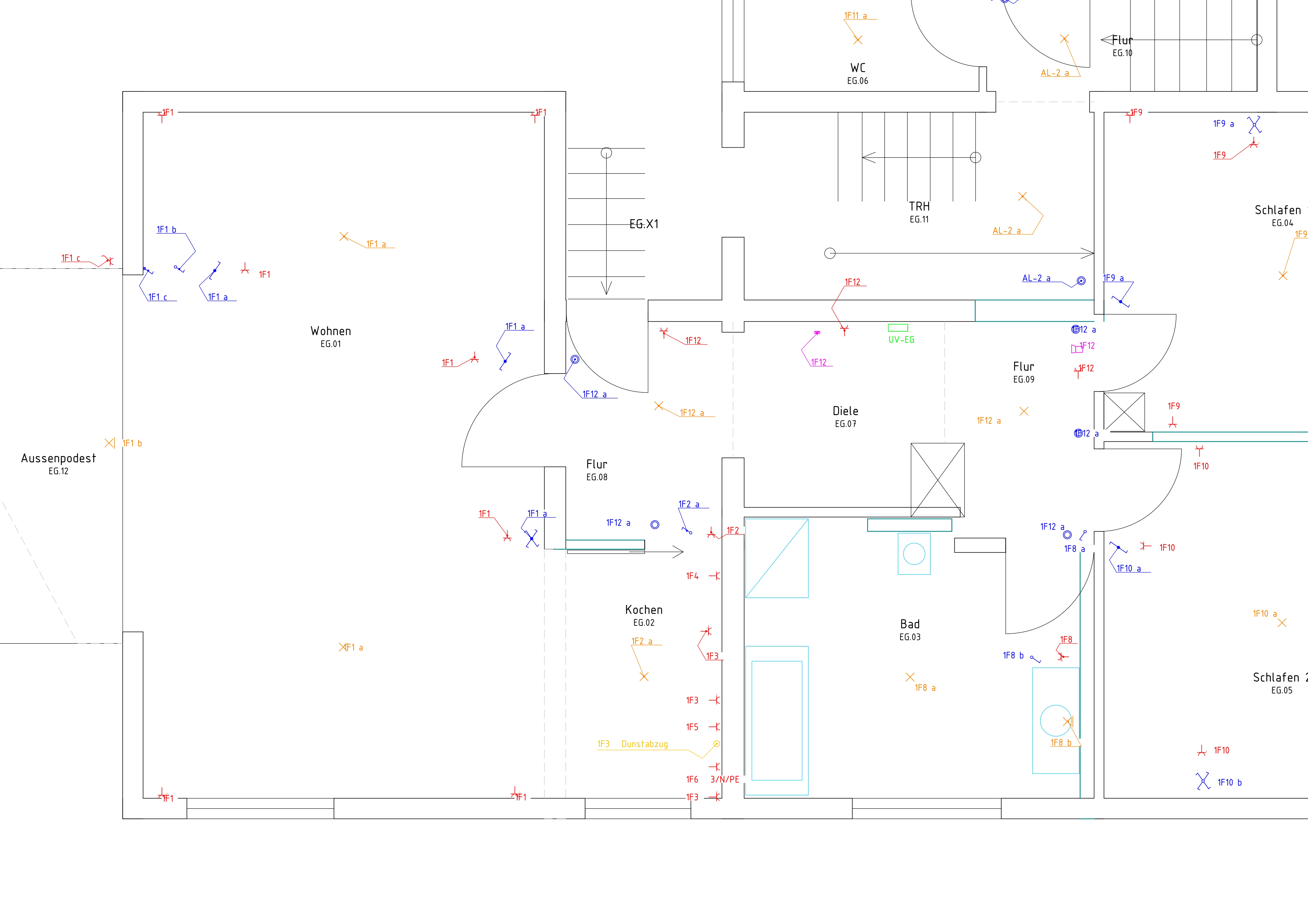

Ausschnitt Elektro-Installationsplan Maßstab 1:25 nach DIN 18015
WIPEOUT-Masken & Symbolik DIN EN 60617Vektor-Schärfe
Plannummer: E-EG-IP-01Interaktiven Planer öffnen ↓
1:25 / 1:50
Ausführungsmaßstab
Maßhaltige Werk- und Montagepläne für Rohbau, Trockenbau und Elektro-Montage vor Ort.
100% DIN
Normenkonformität
DIN 18015, DIN EN 60617 Schaltsymbole & DIN EN ISO 7200 Schriftfelder.
24–48h
Schnelle Reaktionszeit
Zuverlässige Abfederung von Auftragsspitzen ohne Personalsuche und Einarbeitungszeit.
Festpreis
Kostensicherheit
Transparente Planblatt-Pauschalen oder faire stundengenaue Abrechnung.

01 / REFERENZ-PLANSATZ // MEHRFAMILIENHAUS

Interaktiver Einblick in unsere Ausführungsqualität

Prüfen Sie hier unseren aktuellen Referenz-Plansatz für ein 4-geschossiges Mehrfamilienhaus (20 Blätter A1/A3): Maßstäbliche Installationspläne 1:25 mit echter Wandmaskierung (WIPEOUT), millimetergenaue Küchen-Detailpläne und tabellarische Stromkreisübersichten.

Muster · nur zur Ansicht
E-EG-IP-01
1:25DIN A1 (Großformat)
+ 0.00 / 0.00
+ X / Y_MAX
DIN EN ISO 7200
TECHTOK CAD

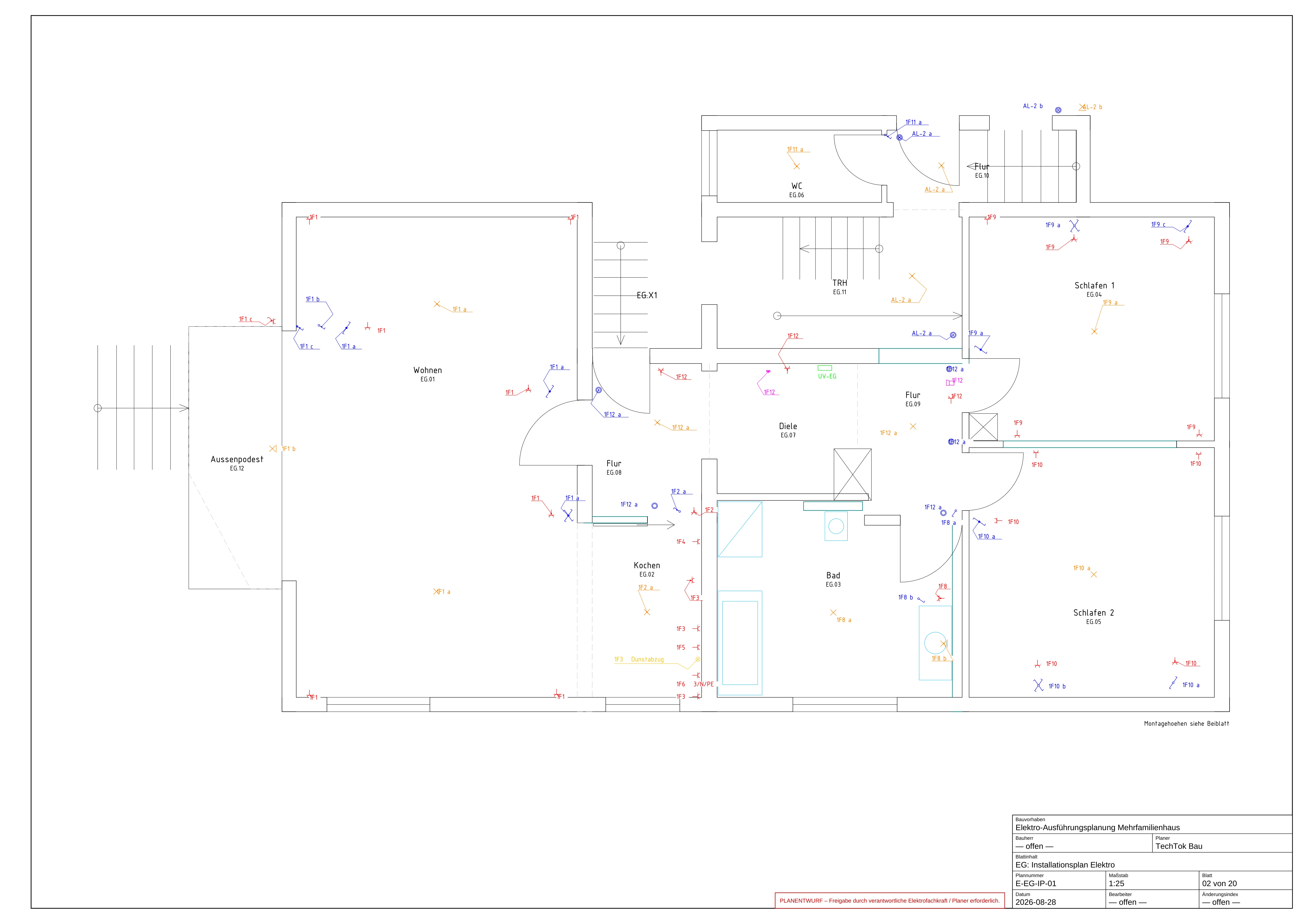

EG: Installationsplan Elektro — TechTok Bau CAD-Referenz
Klicken zum Vergrößern
Blatt 02 von 20·EG: Installationsplan Elektro

Vollständiger, maßhaltiger Installationsplan mit normgerechter Symbolik nach DIN EN 60617 und DIN 18015-2. Klare Layer-Struktur, saubere WIPEOUT-Wandmaskierung, exakte Bemaßungsketten für Montage und Abnahme sowie direkte Stromkreiszuordnung (1F1 bis 3F15).

Ausführungs-Merkmale
  • WIPEOUT-Maskierung gegen Wandlinienüberlagerung
  • DIN EN 60617 Schaltsymbole mit Drehwinkelausrichtung
  • Schriftfeld DIN EN ISO 7200 & Rahmen ISO 5457
  • Stromkreis-Zuweisung je Einbaudose
Musterplan nur zur Ansicht — kein Download
Stand 28.08.2026 · 4 Blätter · Installationsplan 1:25 · Küchenplan · Verteiler
Vollständigen Musterplan anfragen

02 / CAD-PORTFOLIO

Unsere Zeichenleistungen für Ihr Büro

Von der Ausführungsplanung über Stromlaufpläne bis zur Revisionsdokumentation — vollständig im CAD-Standard Ihres Büros.

Elektro-Installationspläne (1:25 & 1:50)

Maßhaltige Werk- und Montagepläne für Wohnungsbau, Gewerbe und Sonderbauten.

CAD-Konstruktion vollständiger Installationspläne nach Architekten-Grundrissen: Platzierung aller Betriebsmittel (Schalter, Steckdosen, Wandauslässe, Deckenanschlüsse) mit normierter Symbolik nach DIN EN 60617, WIPEOUT-Wandmaskierung und vermaßten Wandabständen.

Standardisierte DIN EN 60617 Schaltsymbole
Fehlerfreie Wandmasken (WIPEOUT)
Horizontale & vertikale Bemaßungsketten
Strikte Layer-Trennung nach Gewerken
DIN 18015-1/2DIN EN 60617DIN ISO 5457
Format: DWG, DXF & maßstäblicher Vektor-PDF-Plotsatz (A0 bis A3)

Stromlaufpläne & Verteilerdokumentation

Systematische Stromkreislisten und Stromlaufplan-Zeichnungen.

Erstellung übersichtlicher Stromkreistabellen, Stromlaufpläne und Schrankbelegungen: Eindeutige Kennzeichnung (z. B. 1F1 bis 3F15), Zuordnung der Schutzorgane (FI/LS, RCD, Brandschutzschalter), Leitungsdimensionierung und Phasen-Balancing für problemlose VDE-Inbetriebnahmen.

Strukturierte Schutzorgan-Zuweisung
Phasensymmetrie (L1 / L2 / L3)
Automatisch abgleichbare Legenden
Vorbereitung für Prüfprotokolle (VDE 0100-600)
DIN VDE 0100-410DIN VDE 0100-600TAB
Format: Tabellarische Stromkreispläne in DWG/DXF und druckoptimiertem PDF

Küchen- & Sanitär-Detailpläne

Millimetergenaue Montagehöhen für anspruchsvolle Innenausbau-Bereiche.

Detaillierte Einzelflächenplanung im vergrößerten Maßstab 1:25: Klare Höhenkoten über Fertigfußboden (OKFF) nach DIN 18015-3 Installationszonen, Geräteanschlüsse für Induktionsfelder, Backöfen, Dampfgarer, Quooker und Schutzbereiche in Bädern nach DIN VDE 0100-701.

Höhenangaben über OKFF (Installationszonen)
Schutzbereiche 0, 1 und 2 im Bad
Exakte Koordination mit Küchenplanern
Kollisionsvermeidung mit TGA-Leitungen
DIN 18015-3DIN VDE 0100-701RAL-RG 678
Format: Detailpläne 1:25 mit Schnitt- & Höhenangaben

Bestandsdigitalisierung & Roteinträge

Überführung analoger Pläne oder PDF-Scans in editierbare CAD-Zeichnungen.

Präzise Rekonstruktion alter Papierpläne, handgezeichneter Montageskizzen oder Raster-PDFs in saubere, maßstabskalibrierte CAD-Dateien. Zuverlässige Einarbeitung von Revisionsvermerken und handschriftlichen Roteinträgen direkt von der Baustelle.

Maßstabsgenaue Geometriekalibrierung
Vollständige Vektorisierung in CAD-Layer
Einarbeitung handschriftlicher Baustellenänderungen
Bereinigung historischer Zeichnungsfehler
DIN EN ISO 7200DIN 1356
Format: Bereinigte DWG/DXF-Bestandsmodelle inkl. Revisionsindex

Durchbruchs- & Trassenplanung

Schlitz- und Durchbruchspläne sowie Leitungsführungen.

Zeichnerische Erfassung von Wand- und Deckendurchbrüchen, Steigeschächten, Unterflursystemen und Kabelbühnen in Technikzentralen und Geschossbauten: Eindeutige Vermaßung und Kennzeichnung zur Freigabe durch Statiker und Brandschutzplaner.

Schlitz- & Durchbruchspläne für Rohbau & Trockenbau
Brandabschottungs- und Trassenkennzeichnung
Koordination mit anderen TGA-Gewerken
EMV-gerechte Trennung von Starkstrom & Daten
DIN 4102-12DIN 18015-1MLAR
Format: Trassenführungspläne & Durchbruchslisten in DWG und PDF

Revisionspläne & Bestandsdokumentation

Revisionssichere Abschlussdokumentation für Bauabnahme und Betreiber.

Nach Fertigstellung der Baustelle aktualisieren wir den gesamten Plansatz zum finalen Bestandsplan (As-Built): Alle während der Bauphase geänderten Leitungswege, zusätzliche Dosen oder veränderte Verteilerpositionen werden normkonform archiviert.

Vollständige Übereinstimmung mit Ist-Zustand
Revisionssichere Übergabe an Bauherren & Prüfer
Grundlage für spätere Instandhaltungen & Umbauten
Übergabe in DWG, DXF und archivfähigem PDF/A
DIN EN 62023DIN 18015-1
Format: Komplettes Revisions-Paket als DWG und PDF/A Archiv

03 / NORMEN & FORMATE

Normgerechte Zeichenstandards & saubere Übergabe

Strukturierte DWG- und DXF-Vektoren, druckfertige PDF-Plotsätze mit DIN-Faltmarken und strikte Einhaltung anerkannter Regeln der Technik.

CAD-Standard

DWG & DXF Format

Standard-Vektorformate für universelle Kompatibilität mit allen Planern

Druckfertig

Vektor-PDF Plotsätze

Gestochen scharfe Vektoren mit Faltmarken nach DIN 824 (A0 bis A4)

Normkonform

DIN EN 60617 Symbolik

Einheitliche, genormte Schaltsymbole für fehlerfreie Ausführung

Dokumentation

DIN EN ISO 7200 Plankopf

Rechtssichere Schriftfelder, Revisionsindex & Projektstammdaten

Individuell

Ihr Bürostandard

Nahtlose Übernahme Ihrer büroeigenen Layer, Blöcke und Vorlagen

04 / KOOPERATIONSPROZESS

In 4 Schritten zum fertigen Plansatz

Einfacher Datenaustausch, verbindliche Termine und transparente Festpreise — so einfach binden Sie uns in Ihre Arbeitsabläufe ein.

01

Pläne & Briefing übergeben

Sie senden uns Ihre vorhandenen Unterlagen ganz unkompliziert zu — z. B. Grundrisse als PDF/DWG, Raumbücher, Skizzen oder handschriftliche Roteinträge.

  • Upload via Cloud, E-Mail oder Dateitransfer
  • Unterstützung aller gängigen CAD- & Scanformate
  • Auf Wunsch vorherige Geheimhaltungsvereinbarung (NDA)
02

Prüfung & Festpreisangebot

Wir prüfen Maßstab, Vollständigkeit und Layerstrukturen. Innerhalb von 24 Stunden erhalten Sie eine transparente Kostenschätzung — auf Wunsch als Planblatt-Pauschale oder nach Stundenaufwand.

  • Verbindlicher Festpreis je Planblatt oder Geschoss
  • Fester Fertigstellungstermin
  • Kostenlose Vorab-Sichtung
03

CAD-Konstruktion im Bürostandard

Wir zeichnen exakt nach Ihren Vorgaben oder im bewährten DIN 18015-Standard. Ihre büroeigenen Layer, Blöcke, Schrifttypen und Planköpfe werden nahtlos übernommen.

  • WIPEOUT-Masken & DIN EN 60617 Symbolik
  • Vermaßung und eindeutige Stromkreisbezeichnung
  • Laufende Zwischenstände bei Großprojekten
04

Qualitätsprüfung & Übergabe

Nach interner Vier-Augen-Prüfung erhalten Sie die bereinigten DWG/DXF-Dateien sowie maßstäblich geplottete PDF-Plansätze. Eine Korrekturschleife ist bei uns immer inklusive.

  • Lieferung als native DWG, DXF und Vektor-PDF
  • Kostenlose Einarbeitung von Erstanmerkungen
  • Langzeitarchivierung für spätere Revisionsläufe

05 / WARUM TECHTOK BAU

Ihre Vorteile als Partnerbüro

Wir verstehen uns nicht als anonyme Agentur, sondern als verlässlicher technischer CAD-Zeichner auf Augenhöhe.

Keine Recruiting-Verzögerung

Federn Sie Auftragsspitzen oder kurzfristige Ausfälle ohne langwierige Personalsuche sofort ab.

100% Normenkonformität

DIN EN ISO 7200 Planköpfe, DIN 18015 Installationszonen und DIN EN 60617 Schaltsymbole als fester Standard.

Ihr eigener Bürostandard

Wir adaptieren Ihre Vorlagendateien, Linienstärken, Layer-Nomenklatur und Schriftfelder eins-zu-eins.

Kostentransparenz nach Maß

Feste Pauschalpreise je Planblatt oder stundengenaue Abrechnung mit Leistungsnachweis — volle Budgetkontrolle.

06 / FAQ // CAD-ZEICHENBÜRO

Fragen & Antworten zu unseren Zeichenleistungen

Wissenswertes zu Dateiformaten, büroeigenen CAD-Vorlagen, Lieferzeiten und Vertraulichkeit (NDA).

Formate & Übergabe

Standardmäßig erhalten Sie native DWG-Dateien, neutrale DXF-Dateien für andere CAD-Systeme sowie maßstabsgetreue Vektor-PDF-Plotsätze im gewünschten Papierformat (z. B. DIN A1 oder DIN A3 mit Faltmarken nach DIN 824). Alle Zeichnungen sind sauber strukturiert und direkt weiterbearbeitbar.

Nächster Schritt

Haben Sie ein anstehendes Projekt oder personelle Engpässe?

Senden Sie uns einfach Ihre Grundrisse, Skizzen oder Bestandsdaten zu. Wir prüfen die Unterlagen und melden uns innerhalb von 24 Stunden mit einer verbindlichen Aufwands- und Zeiteinschätzung.
